Sklopljena konstrukcija kuće od nosivih SIP panela

Izvedba jedne kuće u sedam faza

Fotografije s gradilišta na kojem smo izveli roh-bau fazu, poredane redoslijedom izvedbe.

Sažetak izvedbe

Sustav: SIP panelivanjski nosivi zid 170 mm
Montaža: 3 do 8 danaod dolaska panela do zatvorenog objekta
Cijela kuća: 3–6 mjeseciovisno o odabranoj fazi
Faza na slikama: Do fasadeožbukano pročelje, stolarija ugrađena

FAZA 01 — TEMELJNA PLOČA

Sve počinje na terenu, ne u tvornici.

Armiranobetonska ploča izvodi se prema statičkom proračunu za konkretan tlocrt. Prije betoniranja u oplatu ulaze armatura i prodori za instalacije, jer se naknadno bušenje kroz gotovu ploču izbjegava. Na očvrsnutu ploču dolazi hidroizolacija.

Oplata i armatura temeljne ploče prije betoniranja — **FAZA 01**Oplata i armatura prije betoniranja

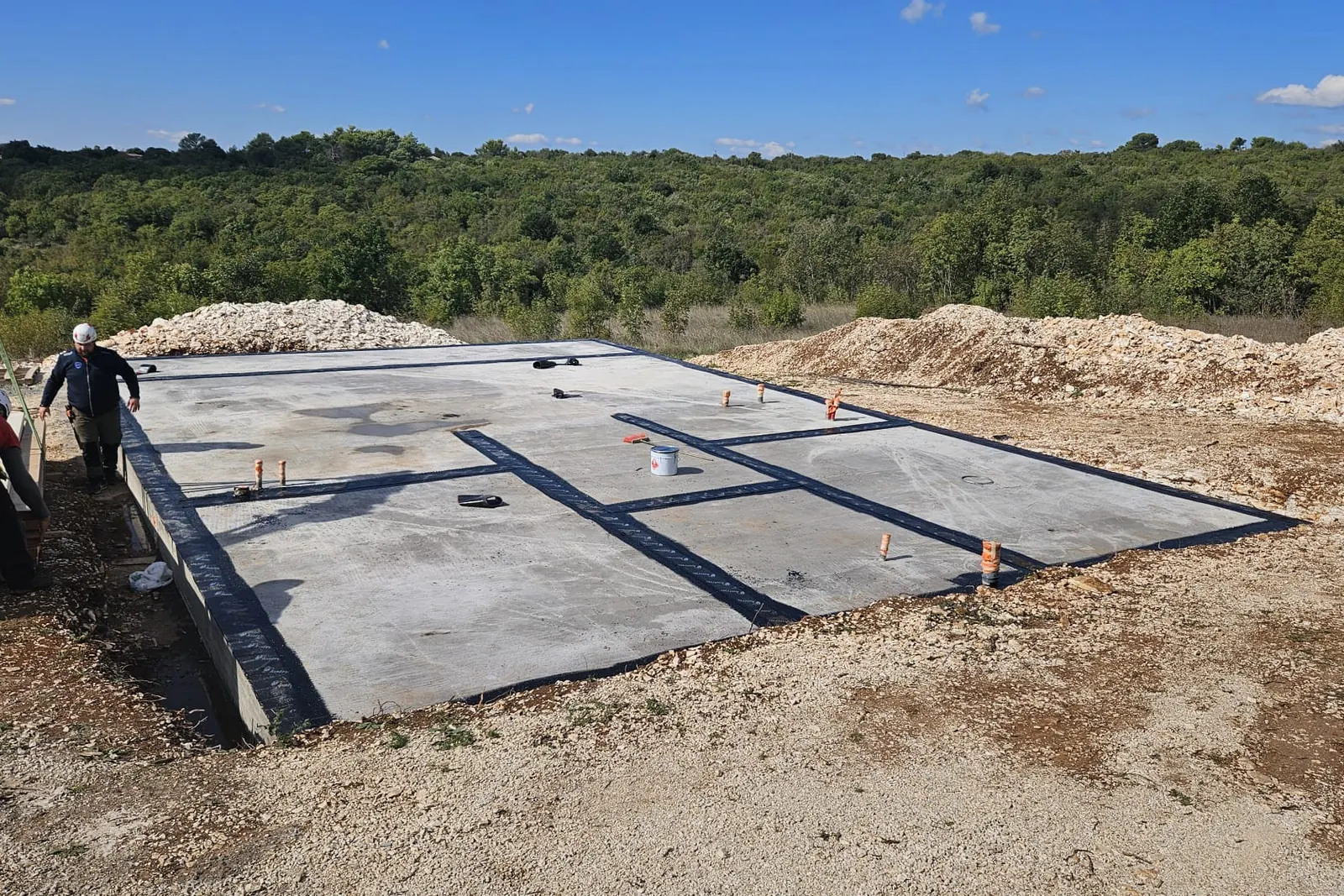

Izvedena armiranobetonska temeljna ploča na gradilištu — **FAZA 01**Ploča izvedena, oplata skinuta

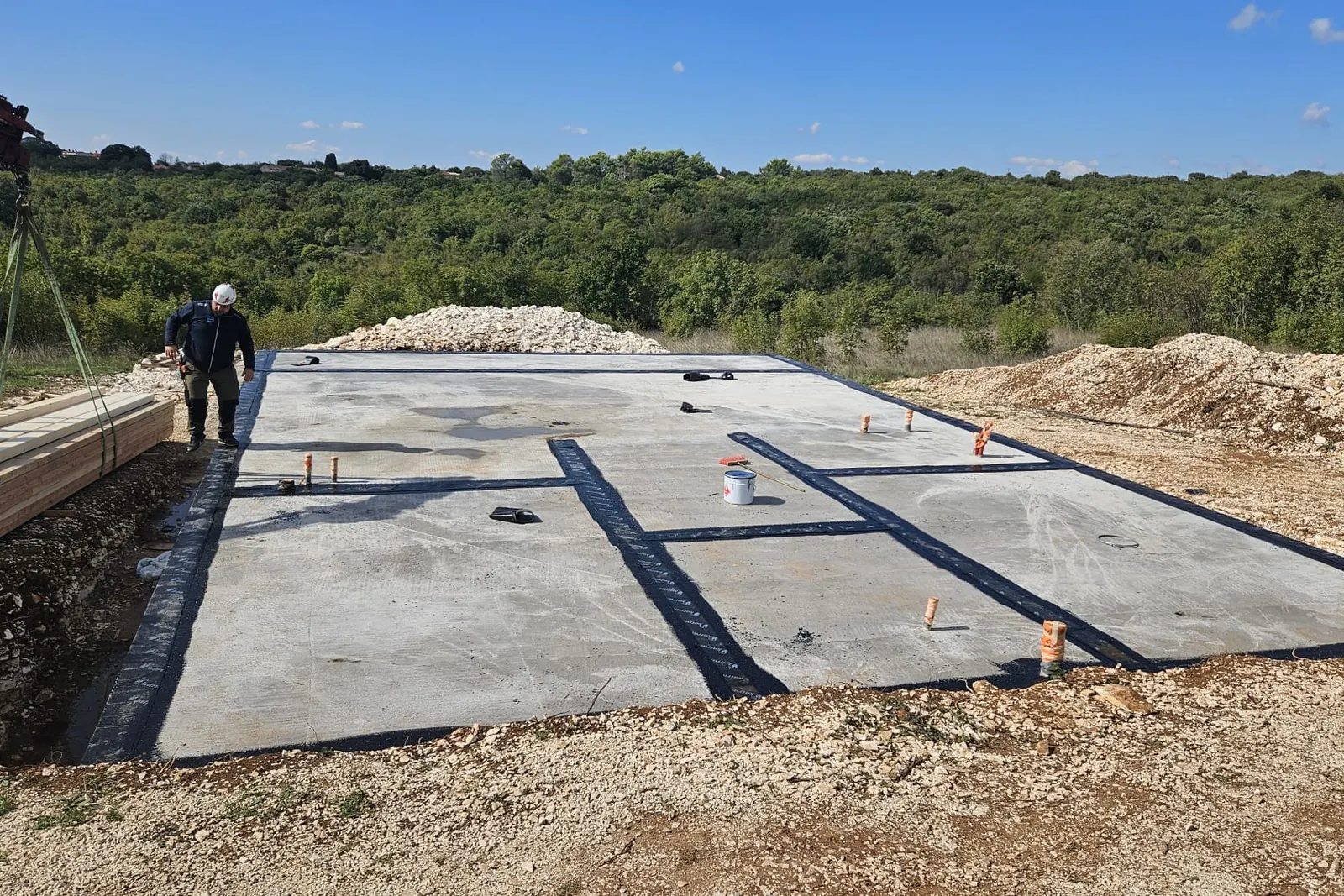

Temeljna ploča s položenom hidroizolacijom — **FAZA 01**Hidroizolacija položena, ploča spremna

FAZA 02 — DOSTAVA PANELA

Kuća stiže izrezana po projektu.

Paneli se u tvornici režu prema glavnom projektu — otvori za prozore i vrata već su izvedeni. Na gradilište stižu na jednoj do dvije prikolice, složeni redoslijedom montaže. Zbog toga dizalica ne stoji, a konstrukcija se zatvara u danima.

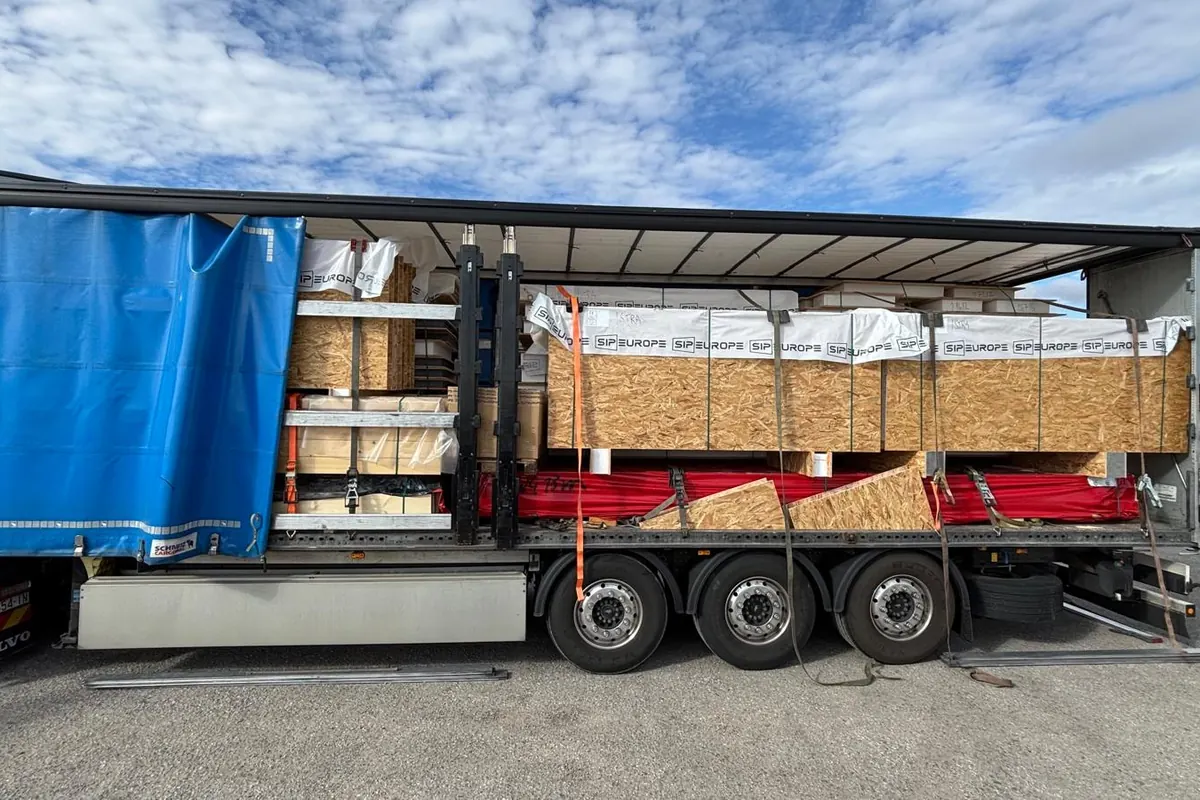

Paneli složeni na prikolici, redoslijedom montaže — **FAZA 02**Paneli složeni redoslijedom montaže

FAZA 03 — MONTAŽA ZIDOVA

Panel je i nosivi element i izolacija.

Paneli se dižu na ploču, spajaju i sidre. Vanjski zid debljine 170 mm preuzima opterećenje konstrukcije, pa u prostoru nema stupova ni greda koje bi dijelile tlocrt. Unutarnji paneli debljine su 110 mm, a zabati se postavljaju kao cjelina.

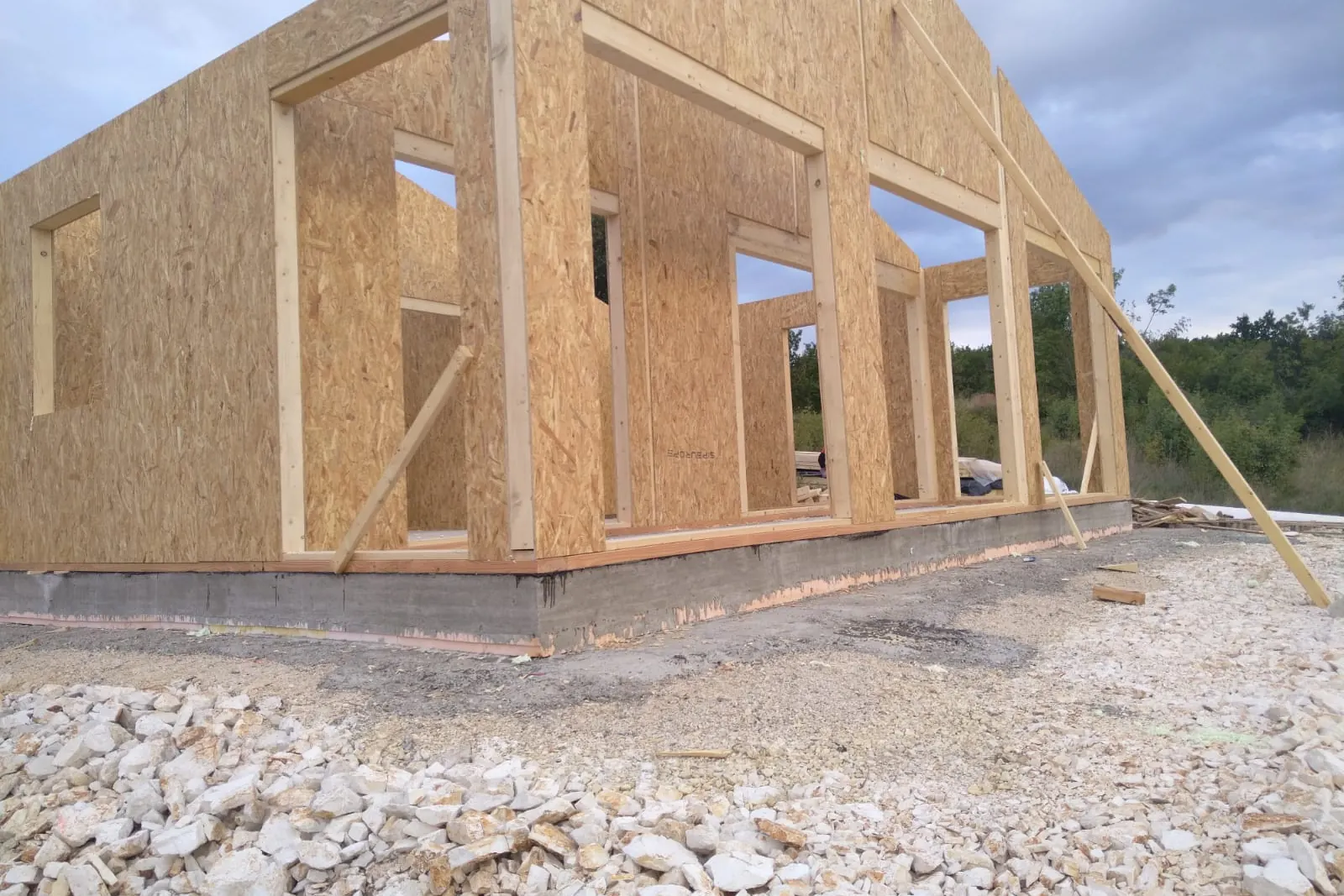

Podizanje prvih vanjskih SIP panela na temeljnu ploču — **FAZA 03**Prvi vanjski paneli podignuti na ploču

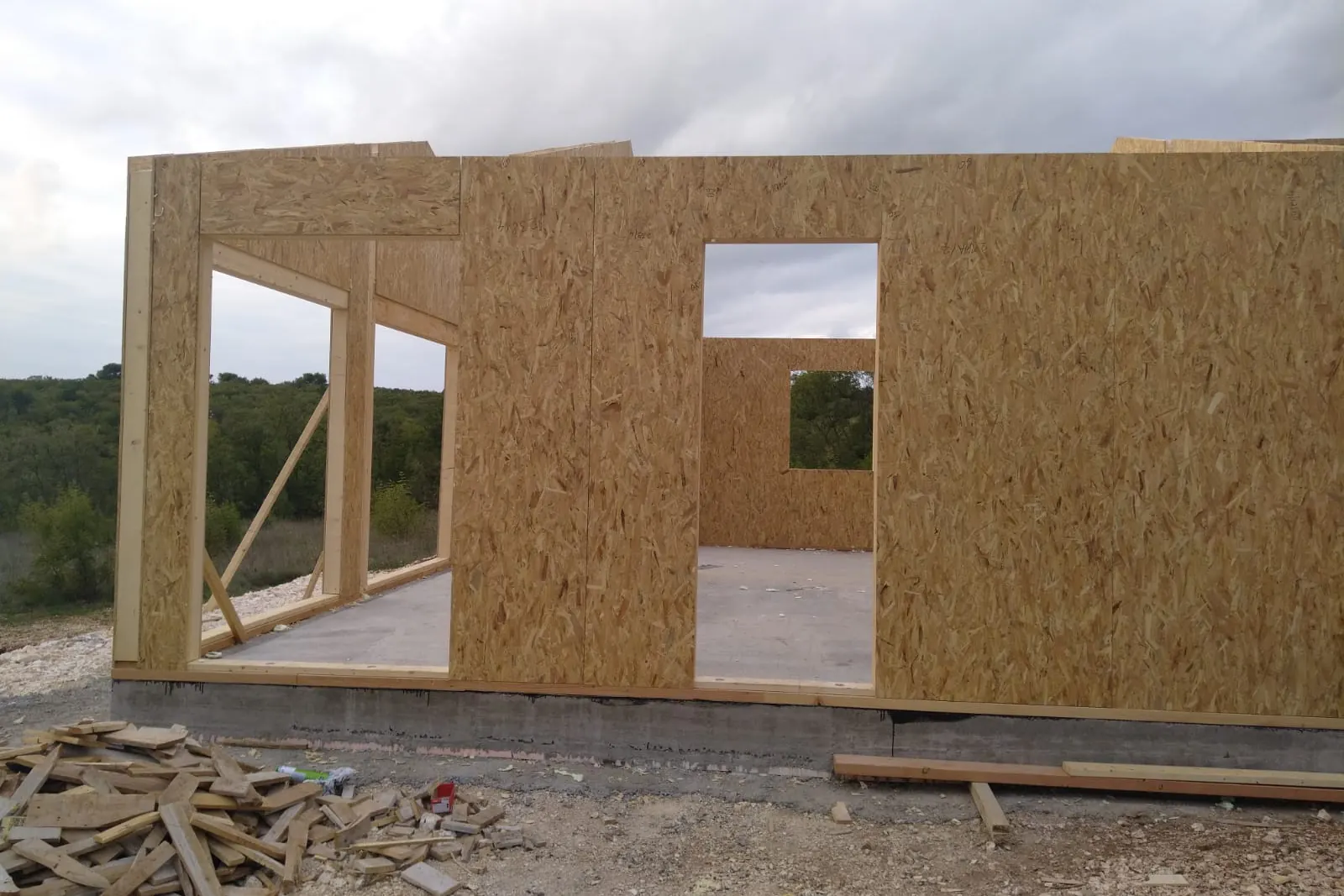

Zid od SIP panela s tvornički izrezanim otvorima za prozore — **FAZA 03**Otvori za prozore izrezani u tvornici

Spajanje SIP panela na uglu vanjskog zida — **FAZA 03**Spoj panela na uglu zida

FAZA 04 — KROV

Kuća se zatvara odozgo.

Na nosive zidove dolazi krovna ploha, pa letve i pokrov. Od trenutka kad je pokrov gotov kuća je zaštićena od kiše i unutra se može raditi neovisno o vremenu.

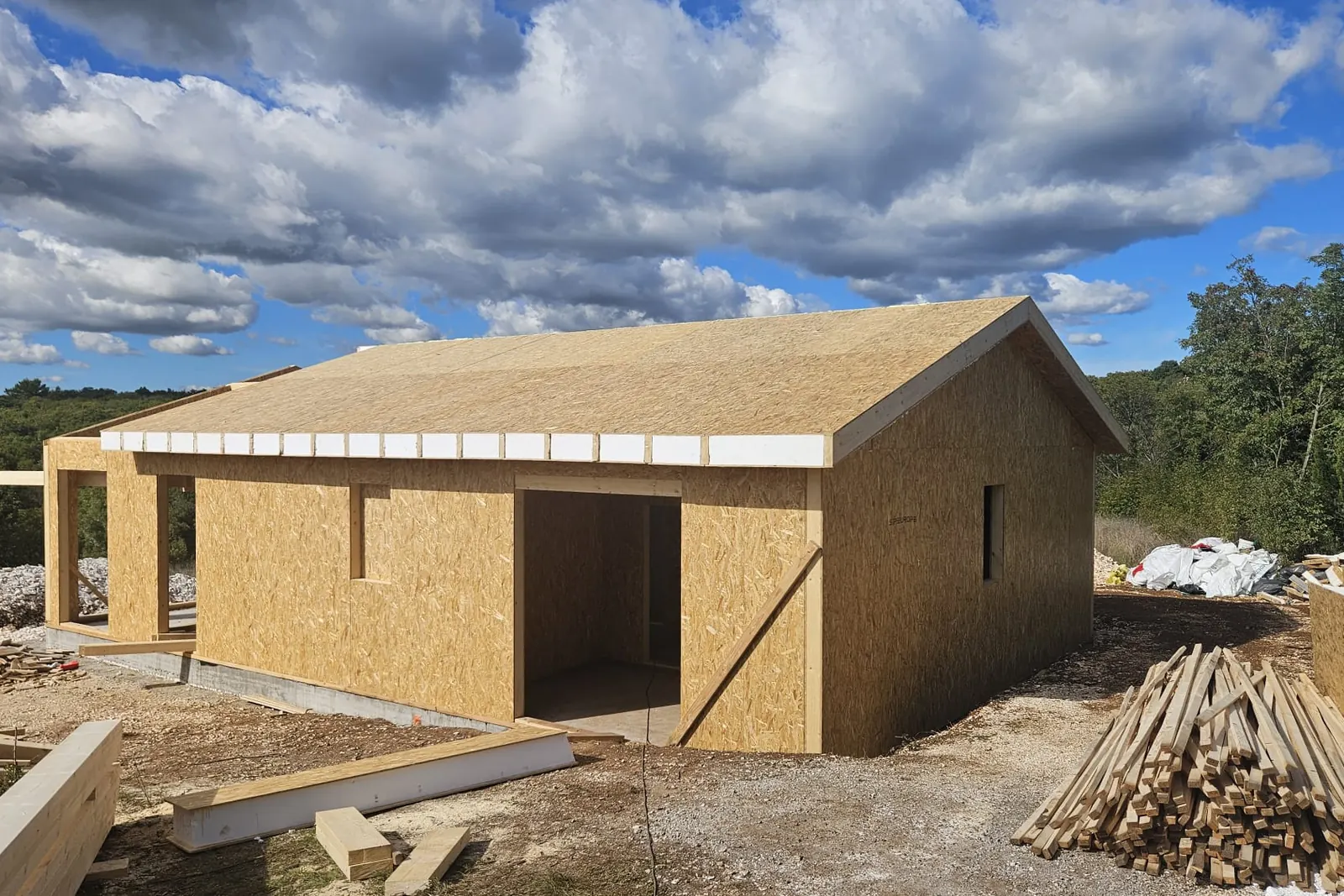

Zatvorena krovna ploha i zabat kuće od SIP panela — **FAZA 04**Krovna ploha i zabat zatvoreni

Postavljanje krovnog pokrova uz pomoć dizalice — **FAZA 04**Pokrov se postavlja

FAZA 05 — ZATVARANJE

Ugradnjom stolarije objekt je zatvoren.

Ugrađuje se vanjska stolarija. Time završava roh-bau faza, a daljnji radovi izvode se prema ugovorenom opsegu.

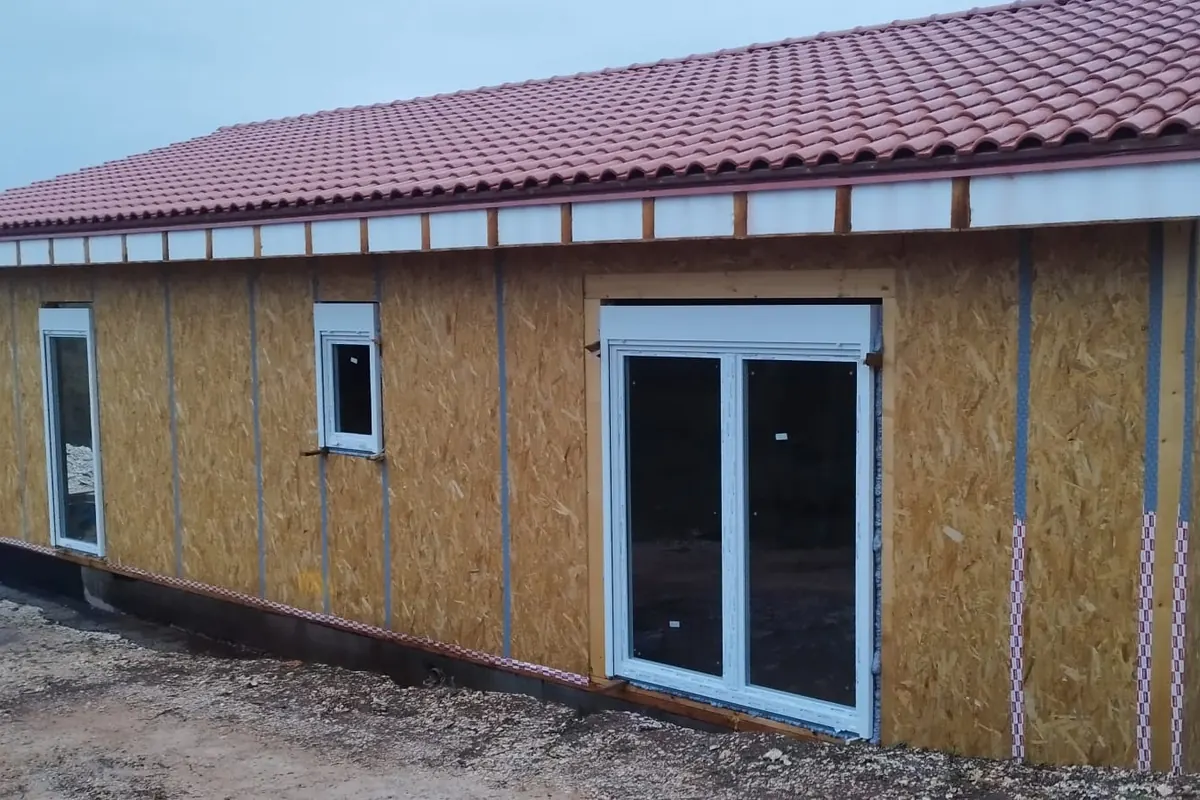

Kuća s postavljenim pokrovom i ugrađenom vanjskom stolarijom — **FAZA 05**Pokrov i stolarija na mjestu

FAZA 06 — INSTALACIJE I PREGRADE

Unutrašnjost dobiva raspored.

Vodovod, odvodnja, elektrika i cijevi rekuperacije vode se kroz pregrade i instalacijske zone. Vanjski paneli su nosivi i njihova se pozicija ne mijenja, pa se u ovoj fazi može uskladiti samo ono što projekt dopušta.

Unutrašnjost kuće s podignutim nosivim panelima — **FAZA 06**Unutrašnjost prije završnih radova

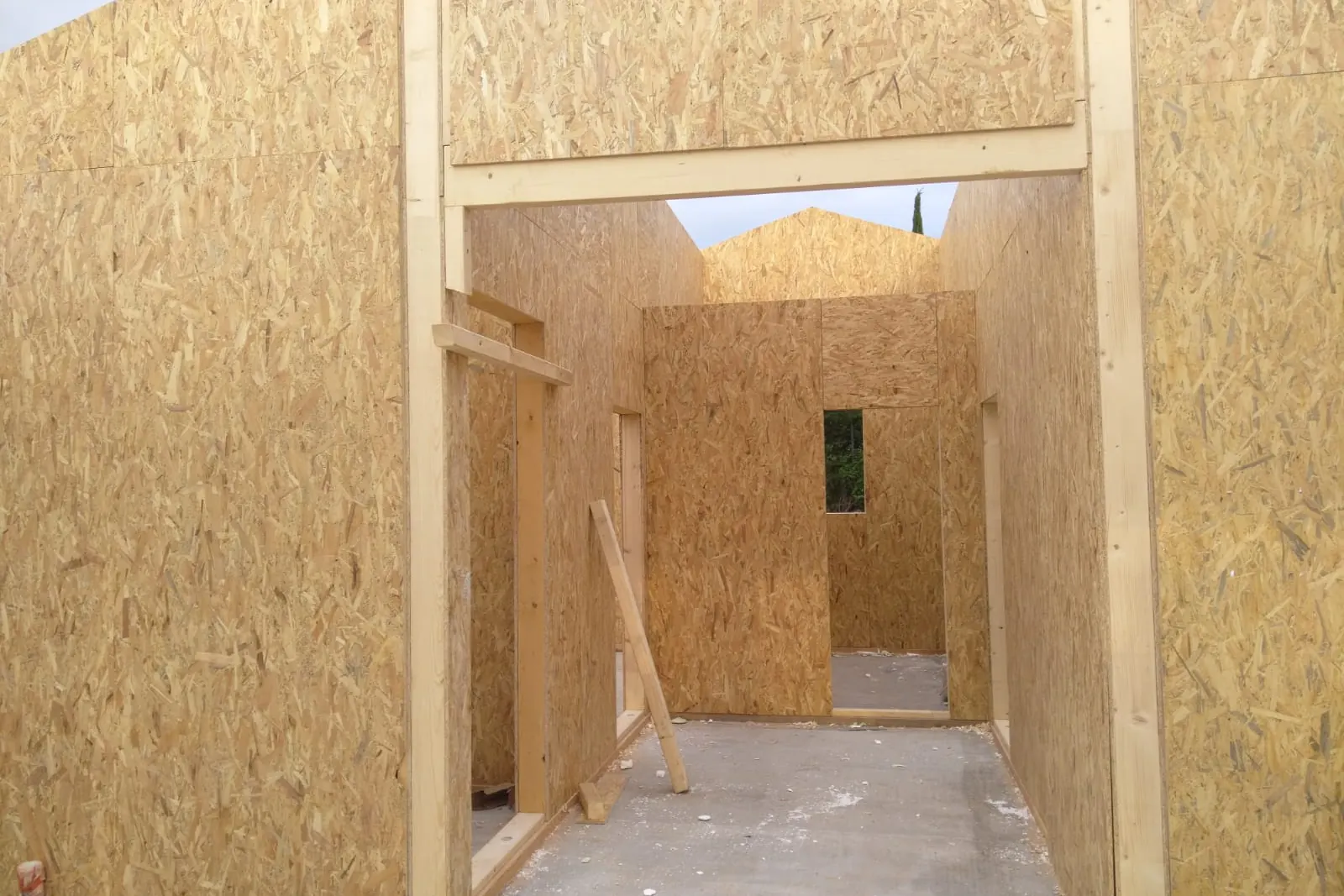

Pregradni zidovi i vođenje instalacija kroz panele — **FAZA 06**Pregrade i vođenje instalacija

FAZA 07 — FASADA

Ono što se na kraju vidi.

Na vanjske panele dolazi žbukani sloj fasade. Unutra idu podovi, kupaonice i završne obrade, ovisno o fazi izvedbe koju je naručitelj ugovorio.

Dovršena ožbukana fasada obiteljske kuće — **FAZA 07**Fasada i stolarija dovršene
